紅外測溫技術廣泛應用于工業設備故障診斷、電力系統監測、醫療設備體溫測量等領域，尤其在高溫、難以接觸或遠距離測量等特殊環境下表現出色。隨著科技的進步，紅外測溫技術的需求也在不斷增加，成為現代溫度測量的重要手段。
紅外測溫儀按照其探測器的類型分為：點溫儀，線陣掃描測溫儀，面陣熱像測溫儀。
下面我將為您詳細解釋這三者的區別、應用場景及優勢。
紅加科技擁有完整的紅外測溫產品線，覆蓋便攜式點溫儀系列、在線式點溫儀系列、線陣掃描測溫儀系列、面陣熱像測溫儀系列，黑體校準源系列以及多項紅外測溫系統解決方案（包括紅外熱像無人機遙測SID100、紅外熱像體溫篩查SIB100、紅外點溫及熱像多點監測系統SIM100、工業智能制造工控系統SIC100、為鑄造行業量身定制的智能化紅加1號/2號……），我們的用戶已遍及全球主要的工業化國家。

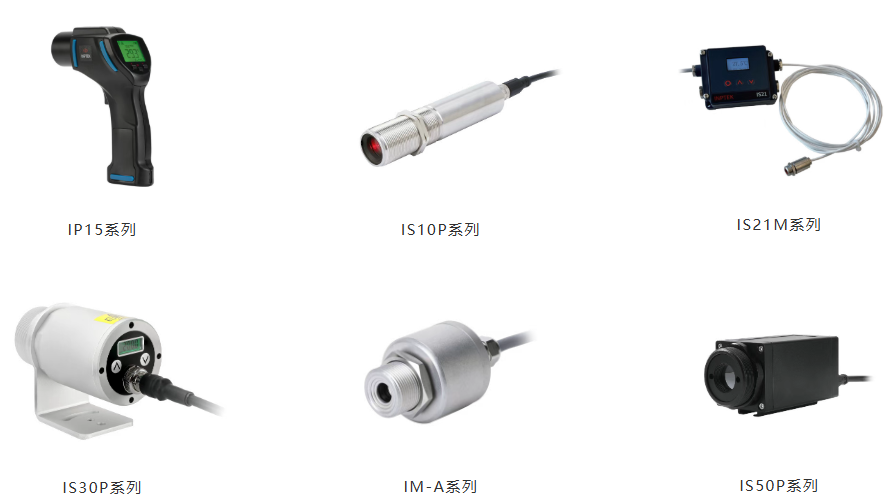

1、點溫儀
工作原理：通過光學系統，將視場內的紅外輻射能量匯集到傳感器上，得到這個視場區域的平均溫度值。
優勢：
1.成本低：價格相對便宜，三者中性?xún)r(jià)比相對較高。
2.方便易用：通常體積小、重量輕，操作簡單。
3.響應速度快：測量和讀數非常迅速。
4.測溫精度高：可以達到比較高的測溫精度。

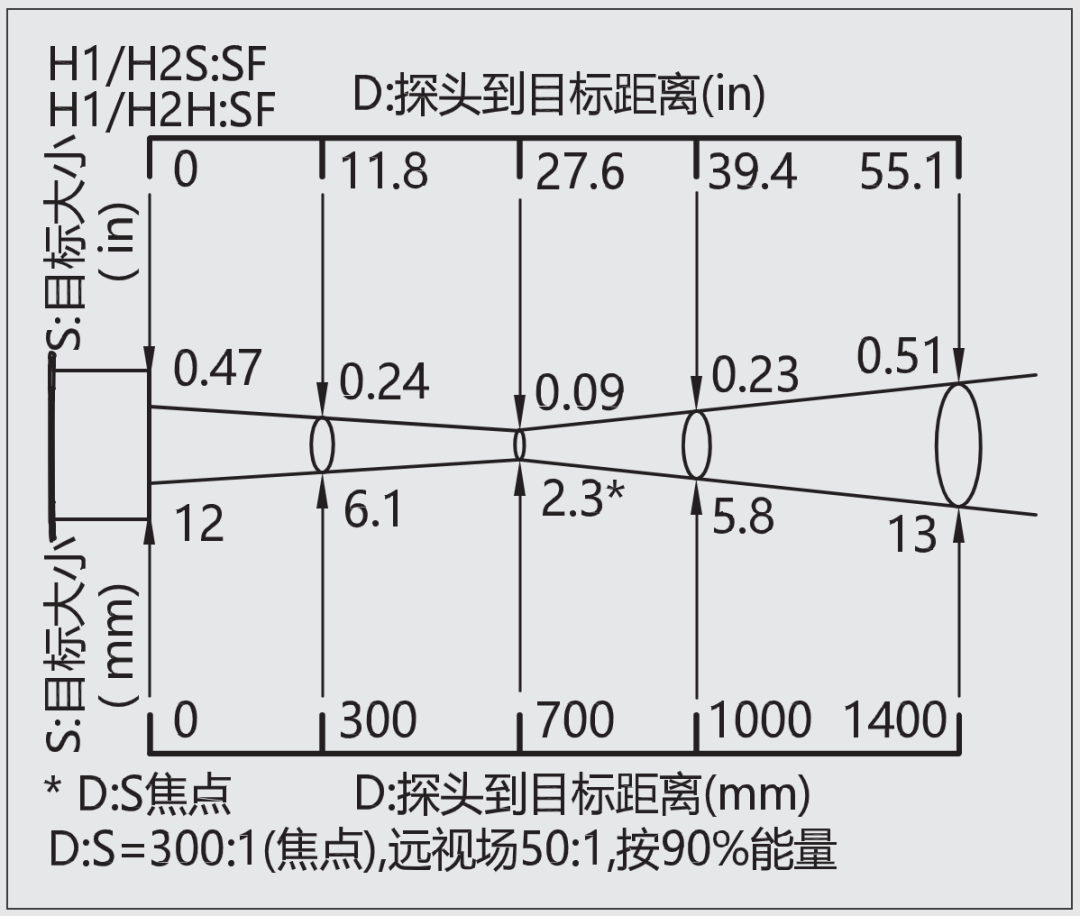

紅加科技IP15H2SF光路圖
點溫儀在金屬熱處理的典型應用：
1.工藝巡檢與點檢：快速抽查爐門、工件局部、管道設備的表面溫度。
2.預熱與回火驗證：在焊接、補焊或局部熱處理前/后，測量特定點的溫度是否符合工藝規范。
3.設備維護：檢查電機、軸承、爐壁是否過熱。
2、線陣掃描測溫儀

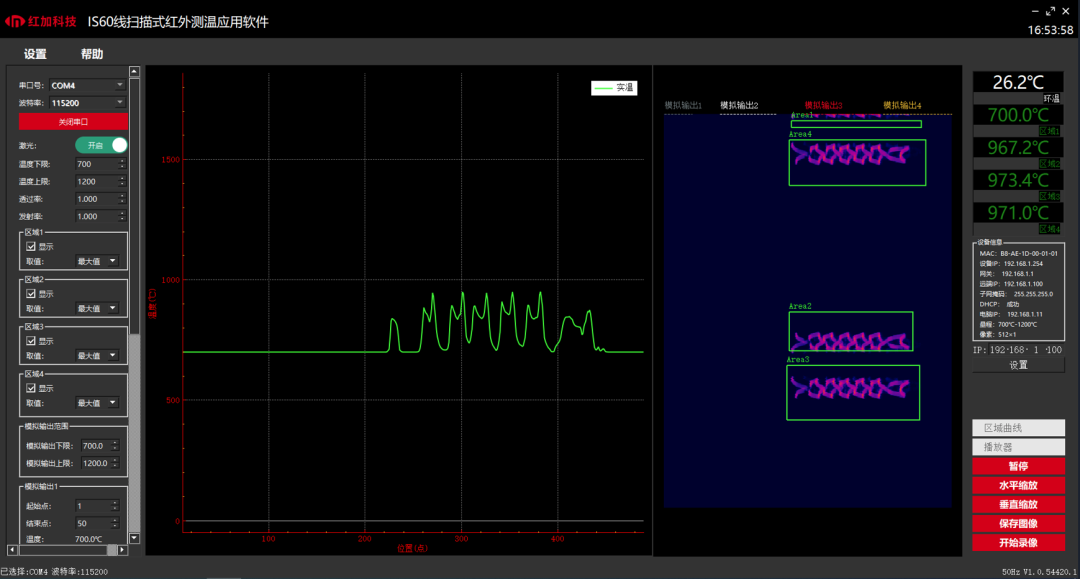

IS60系列
工作原理：相當于將多個單點傳感器排成一條線陣，可以同時測量一條直線上的多個點的溫度。
優勢：
1.覆蓋線性區域：能夠監測物體邊到邊的整個橫向或縱向線陣的溫度，尤其適合測量擺動或滾動的目標。
2.掃描成像：非常適合檢測運動的板帶狀或棒線狀材料。
3.性?xún)r(jià)比高于面陣熱像測溫儀：在需要線性溫度分布但不需要二維熱圖像的場合，它比面陣熱像測溫儀更具成本效益。
線陣掃描測溫儀在金屬熱處理的典型應用：
1.連續熱處理線監控：完美適配鋼板、帶鋼、鋼絲、管材在連續退火、鍍鋅、淬火生產線上的溫度監測，可以橫向掃描整個板材寬度，得到寬度方向的溫度分布。
2.旋轉體溫度監測：監測軋輥、大型軸承、回轉窯在運行中的圓周溫度分布是否均勻。
3.掃描式溫度成像：如果工件在掃描儀下勻速移動，可以將多條掃描線拼接成一幅二維的熱圖像。
4.關鍵區域溫度曲線分析：例如，監測齒輪單齒在感應淬火過程中，沿齒廓一條線的溫度變化。

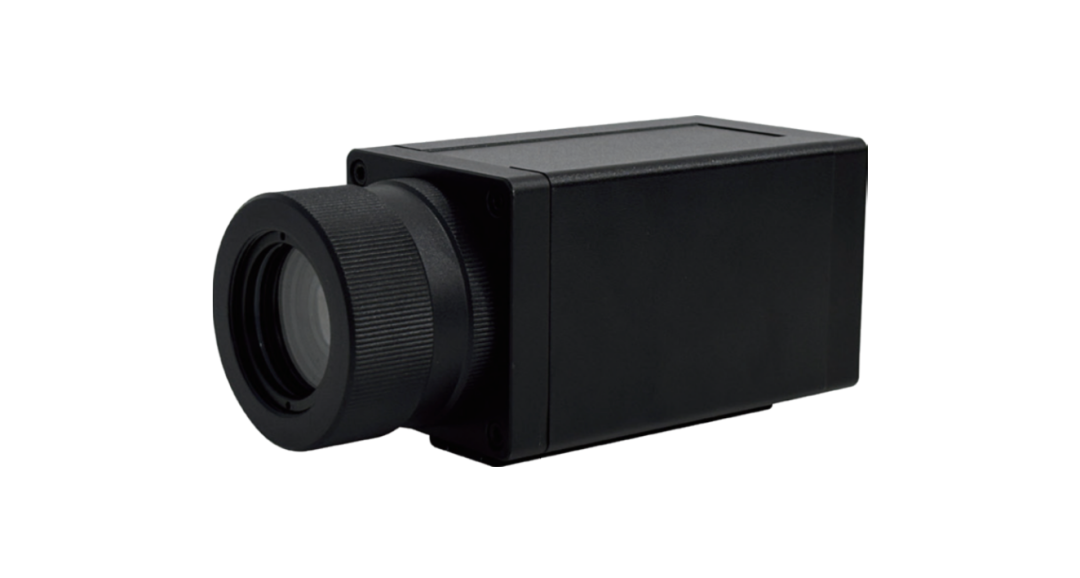

3、面陣熱像測溫儀

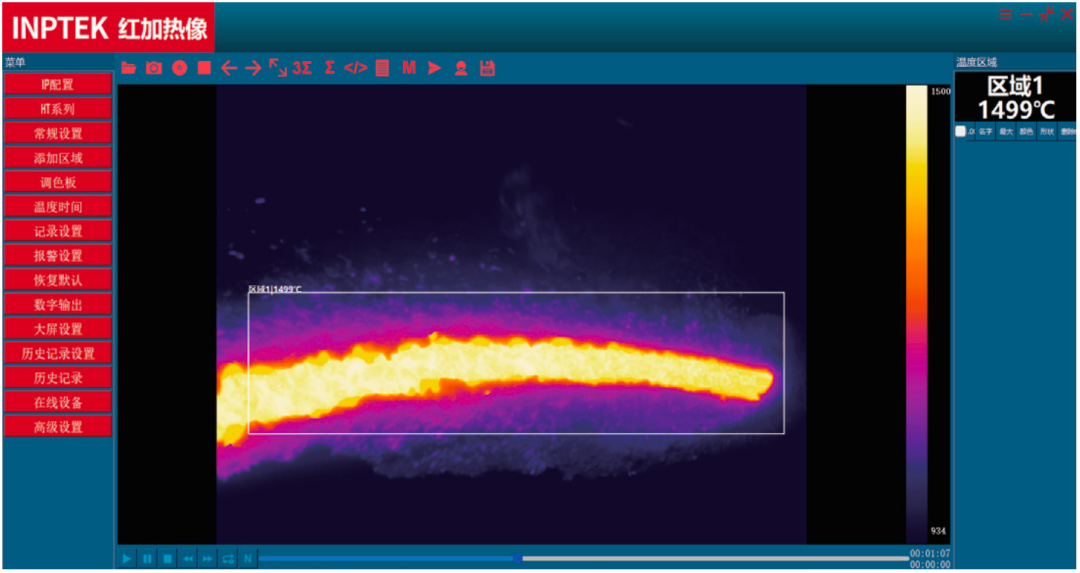

工作原理：使用焦平面陣列探測器，相當于由數萬至數百萬個微型紅外傳感器排成一個矩陣，一次性捕獲整個二維視場的紅外輻射，生成一幅可視化的熱圖。
優勢：
1.全場溫度可視化：最大的優勢是可以直觀地看到目標的溫度分布，而不僅僅是單個點或一條線的溫度。
2.精準定位故障點：能夠快速發現異常的熱點或冷點，定位隱蔽問題。
3.非接觸式大面積檢測：效率極高，一次拍照即可分析整個大型設備或建筑的熱性能。
4.數據分析豐富：可以對熱圖像進行后期分析，如區域統計、溫度趨勢、歷史對比等。
面陣熱像測溫儀在金屬熱處理的常見應用：
1.溫度均勻性研究：評估熱處理爐（箱式爐、井式爐）內的溫度均勻性；分析大型或復雜工件（如模具、大型齒輪）在加熱或冷卻過程中的溫度分布，優化工藝以減小變形/形變。
2.工藝開發與故障診斷：可視化感應加熱或火焰加熱的區域形狀和溫度梯度；診斷淬火冷卻不均勻的原因（如蒸汽膜分布）。
3.分析焊接或增材制造過程中的熱影響區。
4.質量控制與離線檢測：對熱處理后的批量工件進行快速篩查，發現因加熱不均導致的潛在次品；檢查復合材料結合質量（脫粘區域通常顯示溫度差異）。
5.設備狀態全面監測：對整個電控柜、變壓器、爐體進行熱掃描，預防電氣或耐火材料故障。
如何選擇合適的測溫儀？
如果您只需要知道某個特定點的溫度，且預算有限 -> 選擇點溫儀。
如果您需要監測移動的板帶狀/棒線狀材料在整個寬度上的溫度均勻性并形成熱圖像 -> 選擇線陣掃描測溫儀。
如果您需要全面了解一個物體的溫度分布，快速發現和定位特定或異常熱點，并進行深入分析 -> 選擇面陣熱像測溫儀。
